| 閥體材質 | 304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN50~100mm |
| 公稱壓力 | PN16、PN25 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)、合金鋼密封 |
| 適用介質 | 水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質 |
| 驅動形式 | 手柄、蝸輪、電動、氣動、液動等 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

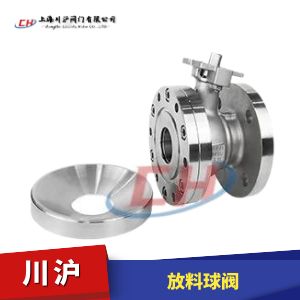

放料球閥罐底放料使用，閥門采用球閥，輸出軸采用歪脖子結構，可以延長支架，方便驅動裝置的安裝。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。閥芯O型結構適合切斷場合使用，閥芯V型結構適合調節流量大小場合使用。根據不同的介質和介質的溫度，選擇合適的閥座。
執行機構選型
放料球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動放料球閥（開關型和調節型控制信號4-20mA）和氣動放料球閥（開關型和調節型控制信號4-20mA）
| 序號 Number |
零件名稱 Name |
材質 Material |
|
|---|---|---|---|
| 1 | 閥體 valve body |
A351 CF8M | A351 CF8 |
| 2 | 內六角螺栓 Hexagon socket head bolt |
A1932H | A1932H |
| 3 | 圓弧(焊接)閥蓋 ?Arc(Welded) Bonnet | F316 | F304 |
| 4 | 密封線 sealing line |
PTFE/PPL | PTFE/PPL |
| 5 | 閥蓋 cap |
F316 | F304 |
| 6 | 密封圈 sealing ring |
PTFE/PPL | PTFE/PPL |
| 7 | 球體 sphere |
F316 | F304 |
| 8 | 閥桿 stem |
F316 | F304 |
| 9 | 止推墊 thrust pad |
PTFE/PPL | PTFE/PPL |
| 10 | O型圈 O-ring |
VITON | VITON |
| 11 | 填料 filler |
PTFE/PPL | PTFE/PPL |
| 12 | 壓蓋 gland |
A351 CF8 | A351 CF8 |
| 13 | 六角頭螺栓 Hexagon head bolts |
A1932H | A1932H |
| 14 | 螺母 nut |
A194-8 | A194-8 |

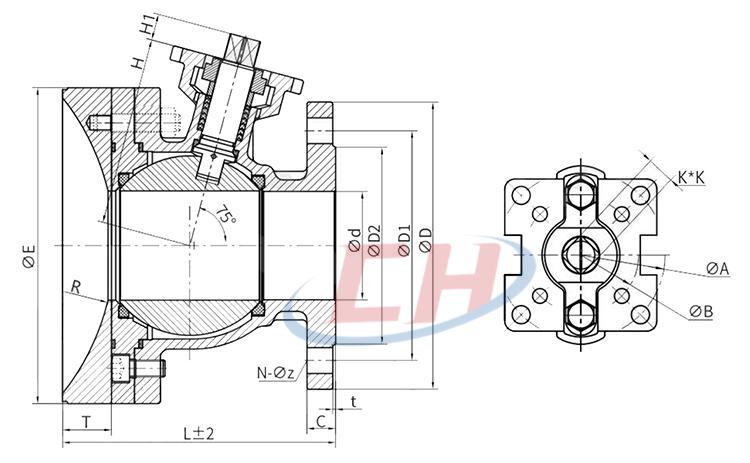

| DN | L | D | D1 | D2 | C | t | N- φz | T | E | R | A | B | H | H1 | K*K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 140 | 165 | 125 | 100 | 20 | 2 | 4- φ18 | 19.5 | 160 | 150 | 70 | 50 | 112 | 15 | 14 |
| 65 | 160 | 185 | 145 | 120 | 20 | 2 | 4- φ18 | 23.5 | 178 | 150 | 102 | 70 | 130 | 18 | 17 |
| 80 | 175 | 200 | 160 | 135 | 20 | 2 | 8- φ18 | 26.5 | 195 | 160 | 102 | 70 | 140 | 18 | 17 |
| 100 | 215 | 220 | 180 | 155 | 22 | 2 | 8- φ18 | 29.5 | 230 | 185 | 125 | 102 | 155 | 23 | 22 |
| 125 | 245 | 250 | 210 | 188 | 22 | 3 | 8- φ18 | 32 | 276 | 300 | 125 | 102 | 186 | 23 | 22 |
| 150 | 325 | 285 | 240 | 212 | 24 | 3 | 8-22 | 35 | 327 | 350 | 125 | 102 | 208 | 28 | 27 |
